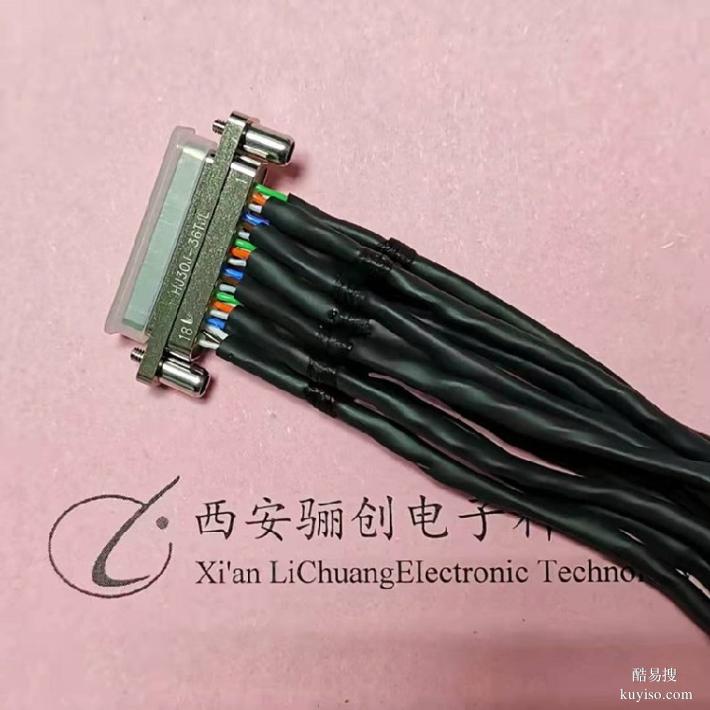

HJ30J-18TJ帶線HJ30J新品驪創生產插頭插座

產品詳情：

Y50EX-22系列詳細型號：
Y50EX-2221TK2/ZJ10????21芯*1.6mm????????????????????
Y50EX-2255TK2/ZJ10???? 55芯*1.0mm??????????????
備注：
Y50EX:表示產品設計序列號。
22??? :表示鋁合金外殼號。
21??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇，含義請參考下圖的電纜安裝示意圖。
ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

特點
1、五健槽系統可防誤插，保證正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘?shù)泥暎硎静孱^到位、保證連接器絕對鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、保證相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號 四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列 從插合面看插針絕緣安裝板孔位
