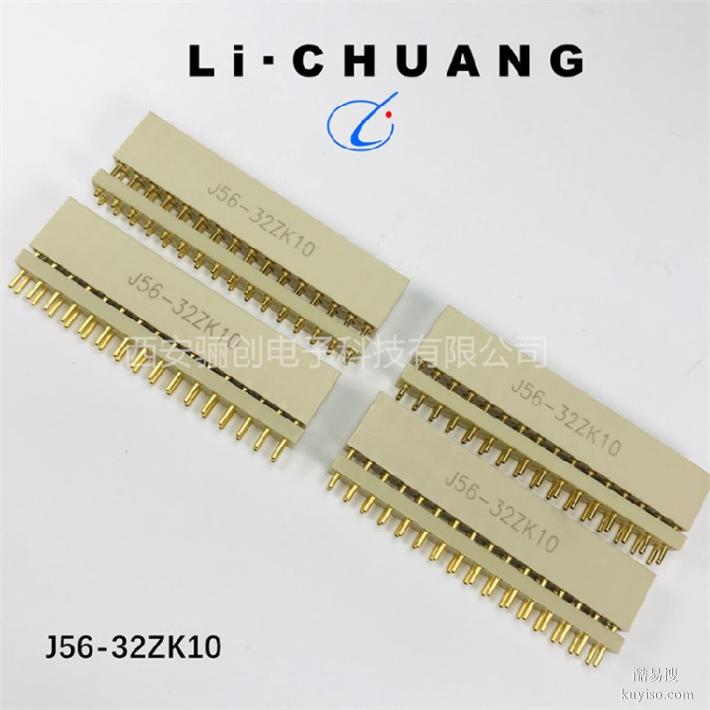

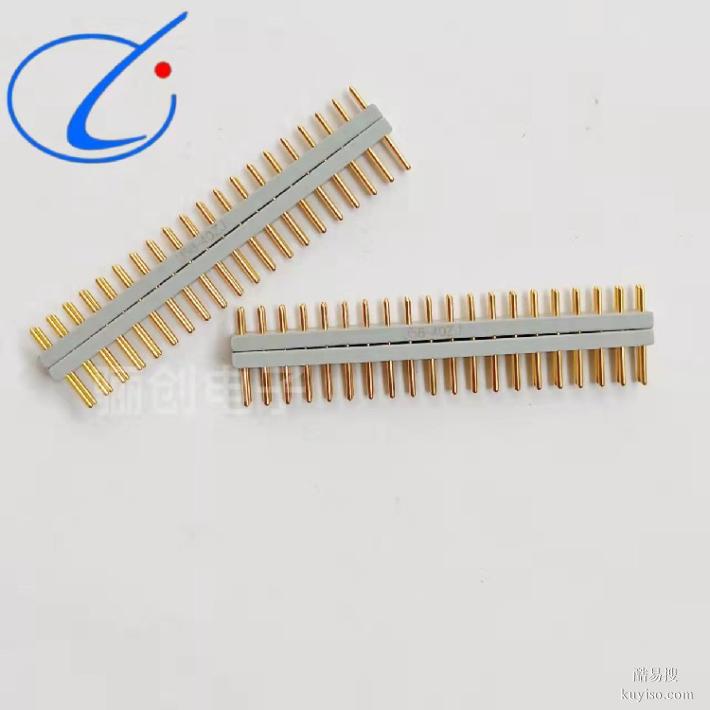

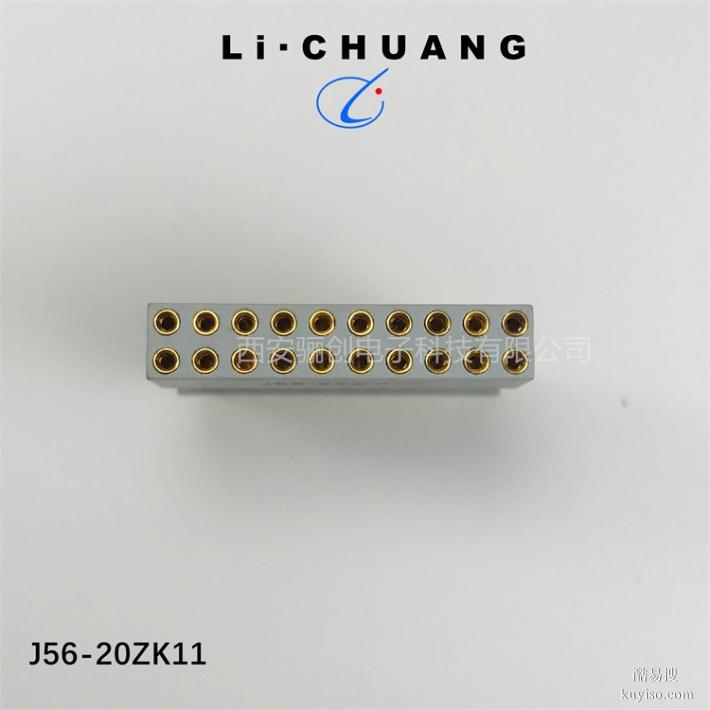

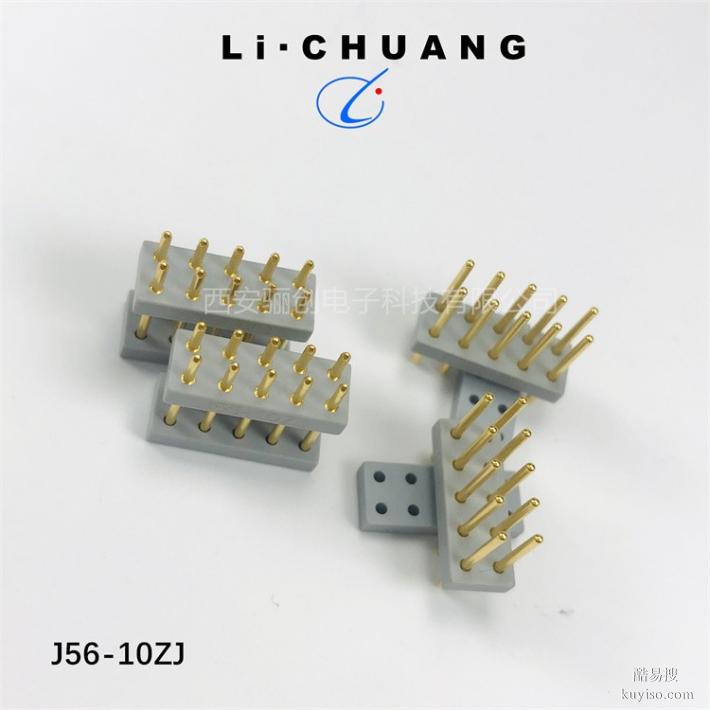

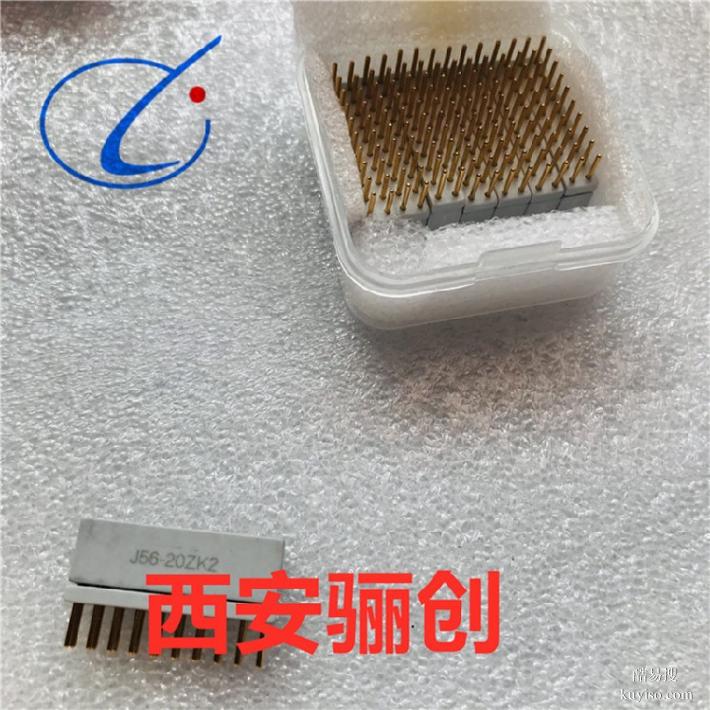

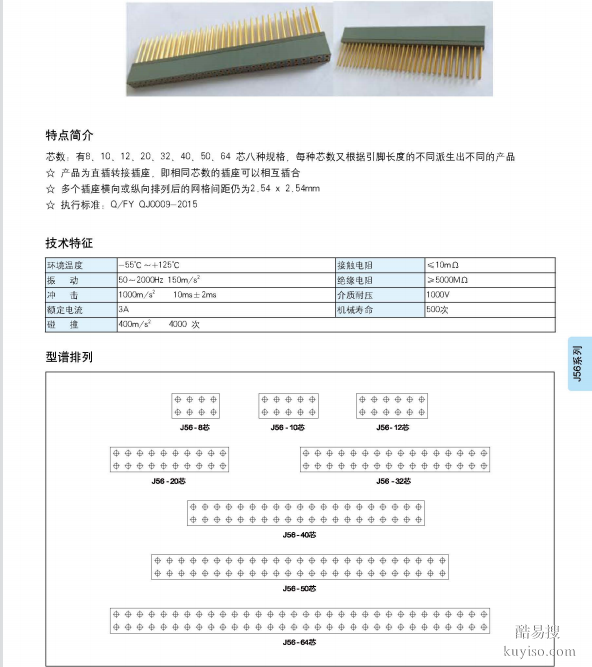

西安驪創新品J56-10ZK4接插件J56印制板接插件

Y50EX系列圓形連接器，符合GJB598A標準，參照美軍標MIL-C-26482。等效于JY系列、YB系列、MS系列，并且同一型號對應插頭、插座可以互配。該系列連接器連接方式為卡口式快速連接，具有密度高、耐環境、體積小、可靠性好等特點。廣泛用于航空、航天、航海、通訊、工交電力、郵電鐵路指揮系統等電氣及電子設備的線路連接。

產品主要技術特性：???????????????
額定電流：
接觸體直徑 ￠1 ￠1.6 ￠2.4
額定電流 5A 10A 20A
接觸電阻：
接觸體直徑 ￠1 ￠1.6 ￠2.4
額定電阻 ≤5MΩ ≤3MΩ ≤1.5MΩ
耐壓：1500V

產品詳情：
Y50EX-22系列詳細型號：
Y50EX-2221TK2/ZJ10????21芯*1.6mm????????????????????
Y50EX-2255TK2/ZJ10???? 55芯*1.0mm??????????????
備注：
Y50EX:表示產品設計序列號。
22??? :表示鋁合金外殼號。
21??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇，含義請參考下圖的電纜安裝示意圖。
ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.

訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。

該產品符合GJB101A-97標準，且同一電流系列的插頭、插座可互配。
該產品采用卡口連接，快速連接，耐環境好，適用于大電流電源系列的連接。
產品標記代號

1、 主稱代號：Y-圓形電連接器
2、 設計序號：50-序號
3、 類別號：D-代表電源系列產品
4、 結構形式：X-普通焊接式、P-焊接屏蔽膠封
5、 殼體號:12、14、16、18、20、22、24、32、D4
6、 芯數：絕緣安裝板孔位排列號
7、 插頭插座類別：T-插頭，Z-插座
8、 接觸件類別：J-插針，K-插孔
9、插座安裝方式：10-方形法蘭盤 11-圓形法蘭盤 14-螺帽拼緊式
10-2—方形蘭盤帶電纜罩 S-穿墻座
插頭形式：1-接地壓緊式 2-夾線板式 3-簡封式 4-防波抗拉式
10 5-90°彎頭式、F-防水式、8-屏蔽夾線板式
11、絕緣安裝板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不寫出

使用環境條件
工作溫度：-55℃～+125℃
相對濕度：溫度40±2℃時達90%～95%
工作氣壓：101.33KPa～1.33Pa
振 動：振頻為10HZ～2000HZ，加速度196m/s2
沖 擊：加速度980.7 m/s2
碰 撞：加速度392 m/s2
抗電強度：交流1500V
氣密性：普通插座不大于6×10-2Pal/s

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

特點
1、五健槽系統可防誤插，保證正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘?shù)泥?，表示插頭到位、保證連接器絕對鎖緊。
