JL24

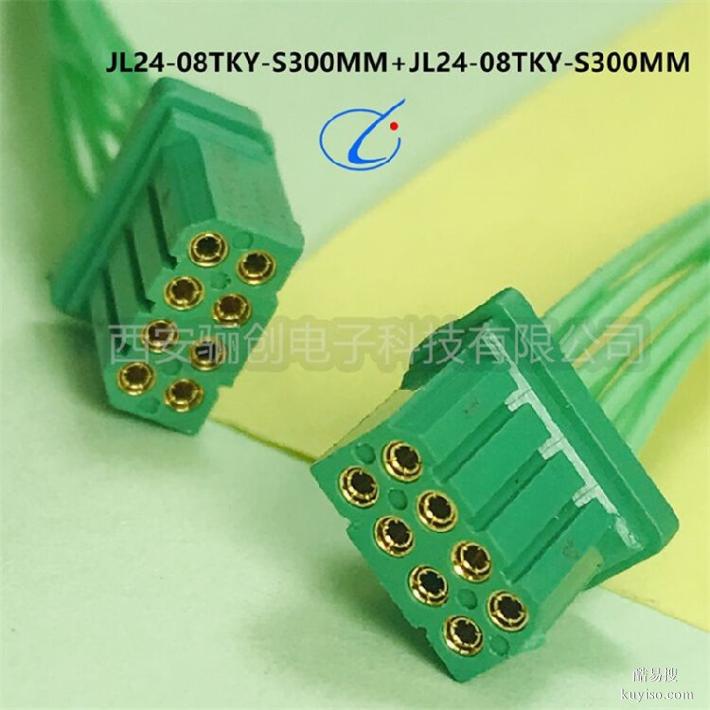

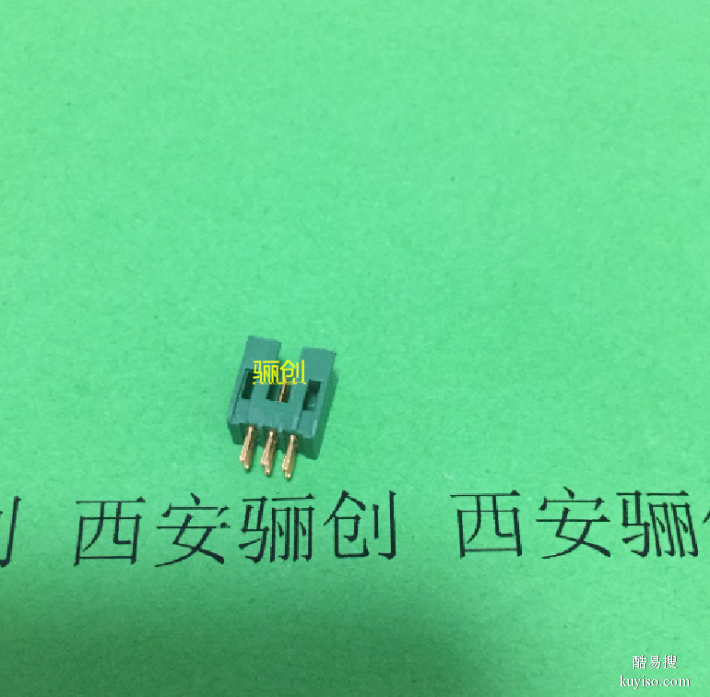

JL24印制電路連接器
產品主要性能指標

▲工作電流：1A（φ0.6） ▲機械壽命：1000次
▲工作溫度：-65℃～+125℃ ▲耐電壓：1000V（AC）海平面
▲絕緣電阻：≥1000MΩ 常態 ▲接觸電阻：≤12.5 mΩ（φ0.6）初始值，不含導線

多種芯數可供選擇，有6、8、10、12、14、16、18、20、22、24、26、28、30 芯等；

插頭插座有不同安裝結構客供選擇：13款焊接插頭、13款直PCB插座、13款90°PCB 插座；

產品詳情：
Y50EX-22系列詳細型號：
Y50EX-2221TK2/ZJ10????21芯*1.6mm????????????????????
Y50EX-2255TK2/ZJ10???? 55芯*1.0mm??????????????
備注：
Y50EX:表示產品設計序列號。
22??? :表示鋁合金外殼號。
21??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇，含義請參考下圖的電纜安裝示意圖。
ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.

產品選用必知事項
J30JZ/X ?□□?□TJ?CA?? P01(附加說明）
?
①主稱代號：J30JZ- 體積較J30J系列同規格常規產品小的微型矩形電連接器；
J30JZ/X- J30JZ系列輕插拔力微型矩形電連接器；
②外殼結構：P-垂直安裝結構??? L-水平安裝結構?? 不表示-自由端殼體結構；
③材料和表面處理：N-鋁合金電鍍鎳??? G-鋁合金金鍍鎘?? S-不銹鋼鈍化
④接觸件數目：9、15、21、25、31、37、51、66、74、100芯
⑤連接器與接觸件種類：TJ—插頭裝插針；
?ZK—插座裝插孔；
（TJ、ZK為固定搭配）
⑥接觸件尾端形式：CA-壓接；? SA-焊接；? NA-直插印制板； WA-彎插印制板；
⑦鎖緊組件類別：
??????????? 000-不帶鎖緊組件；
??????????? P01-帶安裝螺釘鎖緊組件；
??????????? L01-帶鎖緊螺釘；
注：附加說明不是訂貨標志的組成部分，顧客在選用時請在括號中注明壓接的導線規格如：導線截面積，長度和顏色等。有特殊連接要求時，請給出接線關系。

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串擾
100ps時間內近端串擾不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（僅限于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供最新的訂貨型號，在合同中注明接線要求。

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
