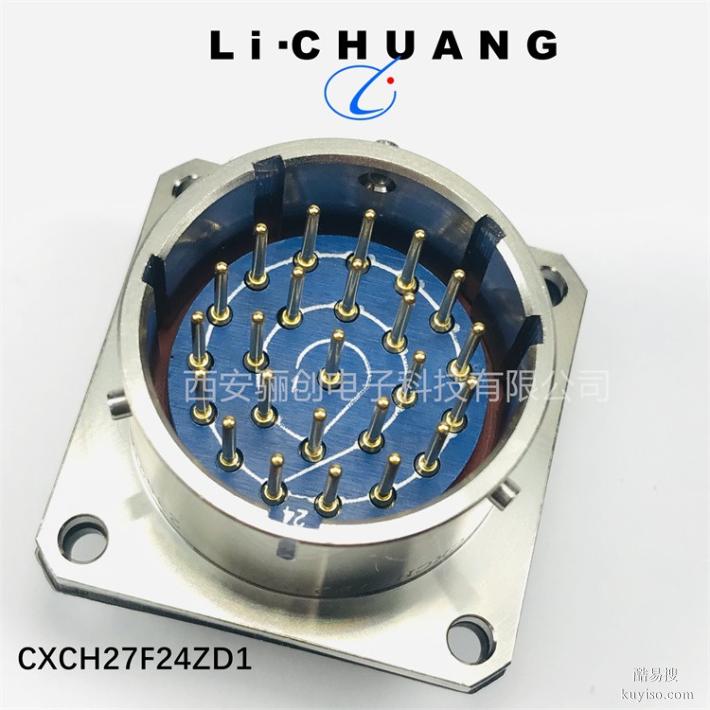

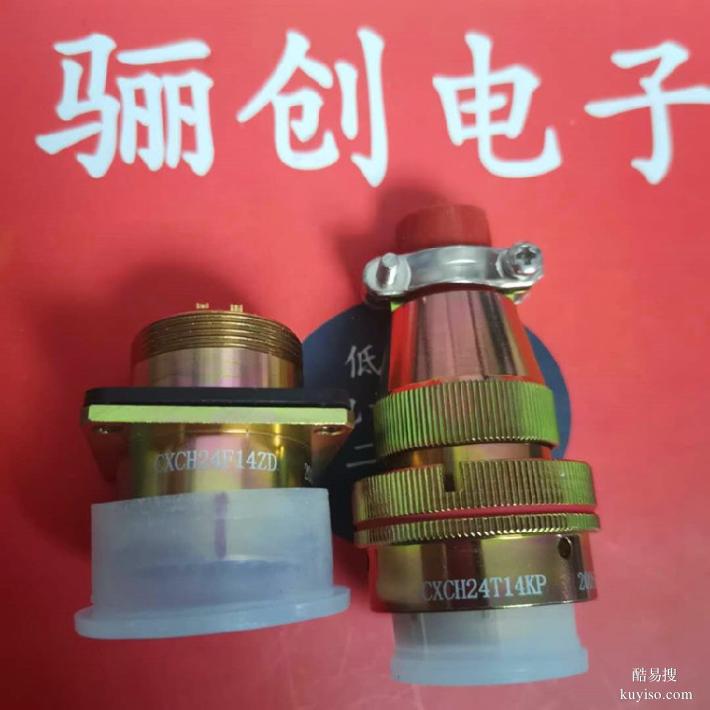

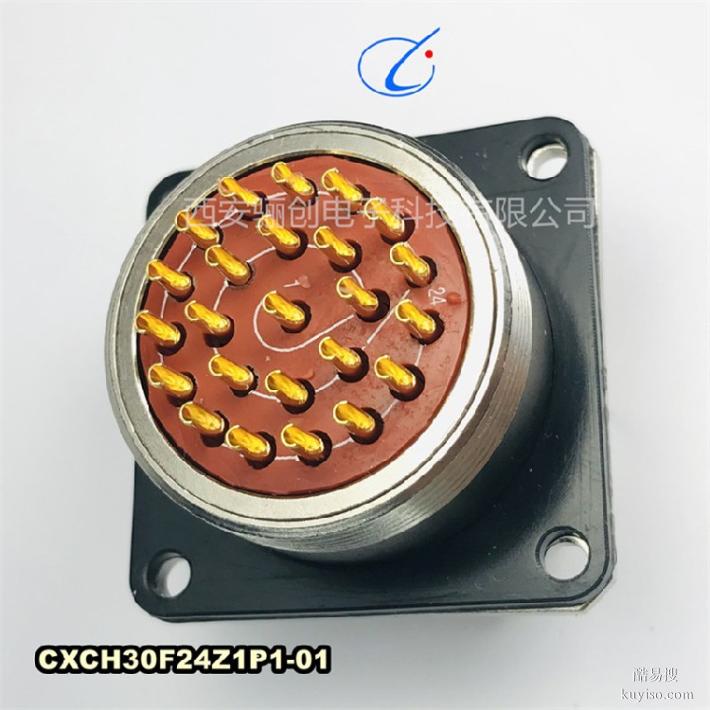

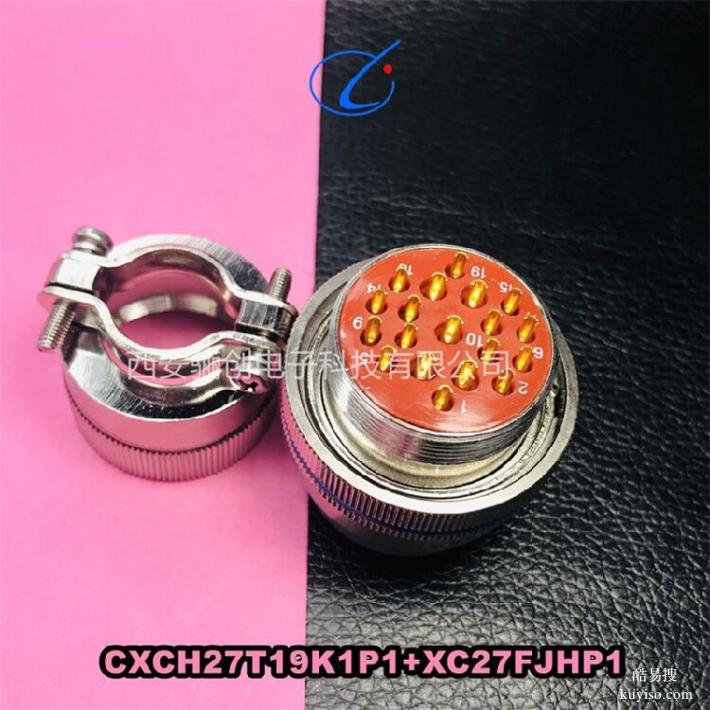

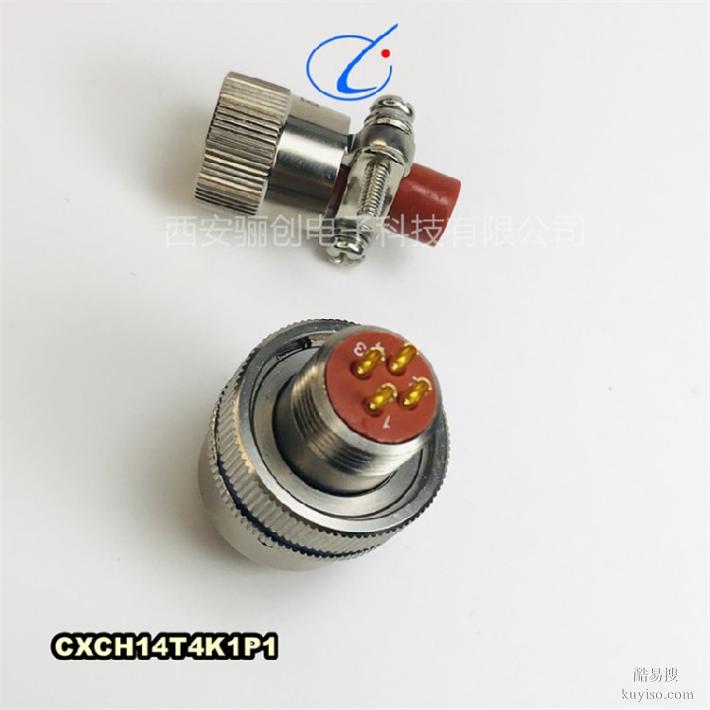

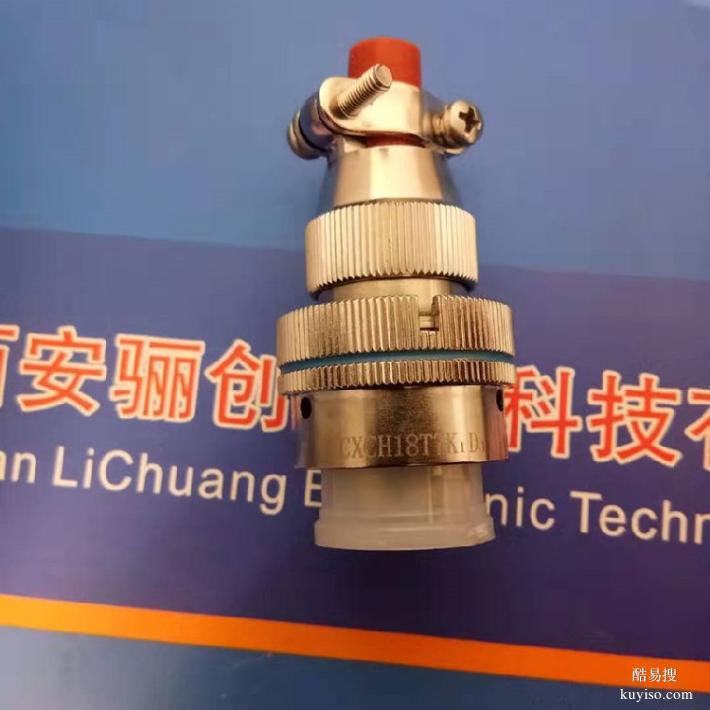

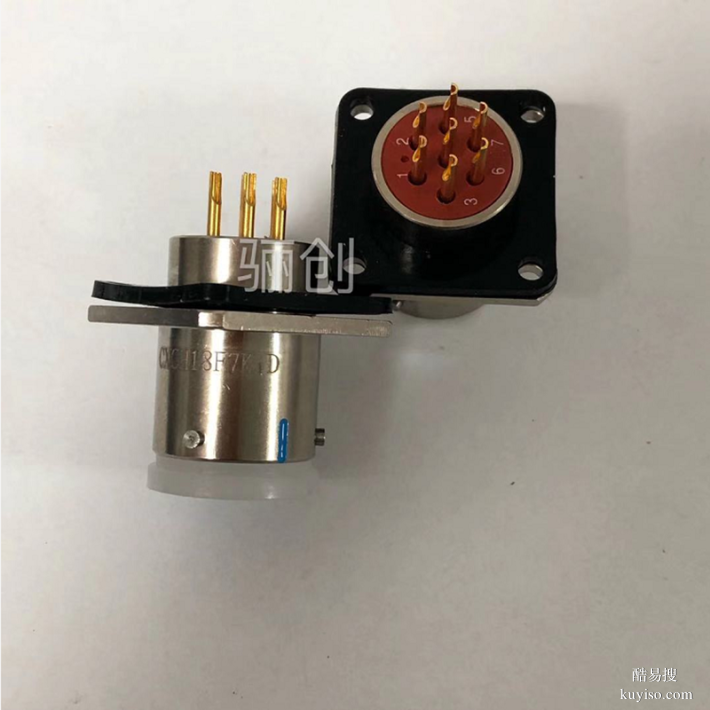

驪創新品CXCH22F4K1D1接插件CXCH插頭插座

西安驪創電子科技有限公司面向西安地區用戶推薦電子接插件,連接器,圓形連接器,插座插頭。

大量現貨庫存系列Y2、Y3、Y4、Y8.YP、Y11、Y17、Y27.Y50、Y50DX、Y50EX、Y50P.Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH.Y50X、XKE、YMA、YMB、YMG、JY27，GJB599.JY34.YB311. Y2M. FQ.FQN.Q.X.YGD.YGC.CRM.HRM.Y11P.Y11X.系列等圓形電連接器，航空插頭。J3,J4,J6,J7、J14A、J18、J36A，J30、J30J,CB.ZJ、J63A.J70A.J30JZ.CDBF.MDC1.系列等矩形連接器（接插件）、CY系列等印制板連接器，采用線簧插孔的J系列、PDS系列等矩形連接器，PJS系列等小矩形連接器，JCD系列等微矩形連接器以及、SFX系列等水下圓形連接器、MX系列氣密封圓形連接器系列微矩形連接器等幾十個系列、上千種規格

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸?。婚L度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串?dāng)_
100ps時間內近端串?dāng)_不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

Y50DX-12系列詳細型號：
Y50DX-1202TK2/ZJ10????2芯*3.0mm????
Y50DX-1203TK2/ZJ10????4芯*2.5mm???
Y50DX-1204TK2/ZJ10????7芯*2.5mm????
備注：
Y50DX:表示Y50型電源系列圓形電連接器。
12??? :表示鋁合金外殼號。
02??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇.
ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.
注：以上產品一共有四種顏色可供選擇，請?jiān)谟嗀洉r(shí)注明。（黑色、軍綠色、銀白色、銀白色亞光）

該產品符合GJB101A-97標準，且同一電流系列的插頭、插座可互配。
該產品采用卡口連接，快速連接，耐環境好，適用于大電流電源系列的連接。
產品標記代號

1、 主稱代號：Y-圓形電連接器
2、 設計序號：50-序號
3、 類別號：D-代表電源系列產品
4、 結構形式：X-普通焊接式、P-焊接屏蔽膠封
5、 殼體號:12、14、16、18、20、22、24、32、D4
6、 芯數：絕緣安裝板孔位排列號
7、 插頭插座類別：T-插頭，Z-插座
8、 接觸件類別：J-插針，K-插孔
9、插座安裝方式：10-方形法蘭盤 11-圓形法蘭盤 14-螺帽拼緊式
10-2—方形蘭盤帶電纜罩 S-穿墻座
插頭形式：1-接地壓緊式 2-夾線板式 3-簡封式 4-防波抗拉式
10 5-90°彎頭式、F-防水式、8-屏蔽夾線板式
11、絕緣安裝板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不寫出

使用環境條件
工作溫度：-55℃～+125℃
相對濕度：溫度40±2℃時達90%～95%
工作氣壓：101.33KPa～1.33Pa
振 動：振頻為10HZ～2000HZ，加速度196m/s2
沖 擊：加速度980.7 m/s2
碰 撞：加速度392 m/s2
抗電強度：交流1500V
氣密性：普通插座不大于6×10-2Pal/s

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

特點
1、五健槽系統可防誤插，保證正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘?shù)泥?，表示插頭到位、保證連接器絕對鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、保證相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號 四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列 從插合面看插針絕緣安裝板孔位
