Y50DX-3204ZJ接插件驪創新品Y50DX系列

備注：

Y50DX:表示Y50型電源系列圓形電連接器。
12 :表示鋁合金外殼號。
02 :表示接觸件數量即芯數

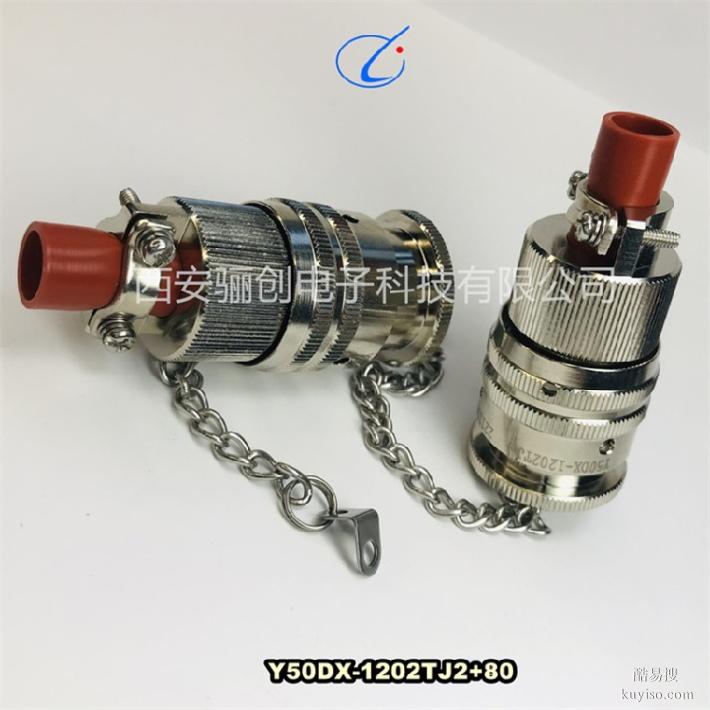

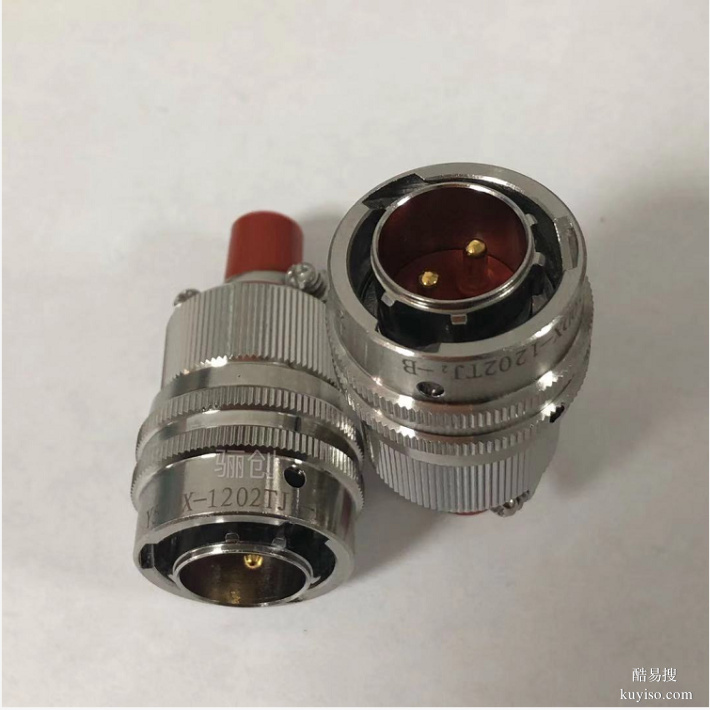

TK2 :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇.

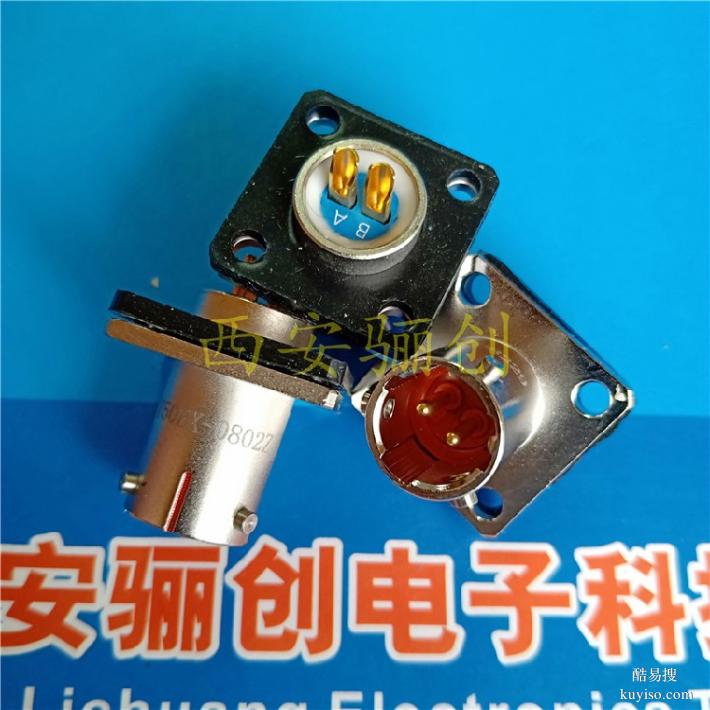

ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.
注：以上產品一共有四種顏色可供選擇，請?jiān)谟嗀洉r(shí)注明。（黑色、軍綠色、銀白色、銀白色亞光）

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

Y50DX安裝尺寸見Y50X
a:插頭與插座相配時，如插頭裝針，插座應選擇裝孔，反之亦然
b插頭與插座最好選擇同一種表面涂覆外殼，外殼優選顏色為黑色，軍綠色或鍍鎳
D404插頭座安裝尺寸

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串?dāng)_
100ps時間內近端串?dāng)_不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（僅限于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供最新的訂貨型號，在合同中注明接線要求。

XCA系列
在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。 技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速980m/s2
恒加速度980/s2
防鹽霧，防潮濕，防霉菌性防淋雨，房沙成等性能。
