軸向內壓式波紋補償器全面指南

我們的軸向型內壓式波紋補償器主要是用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

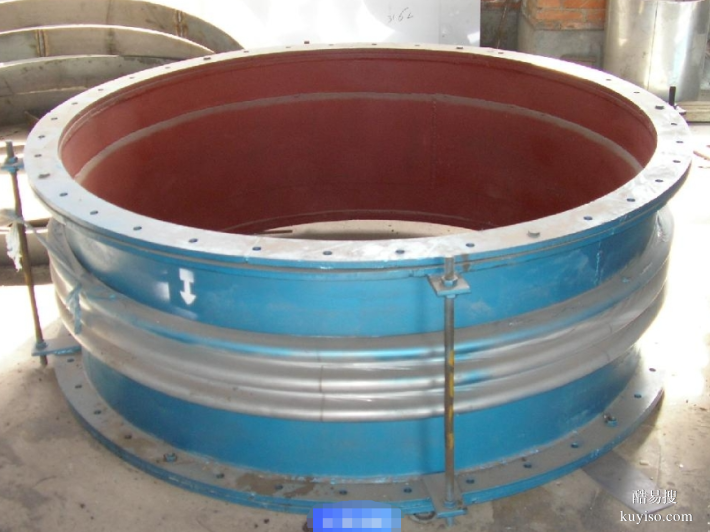

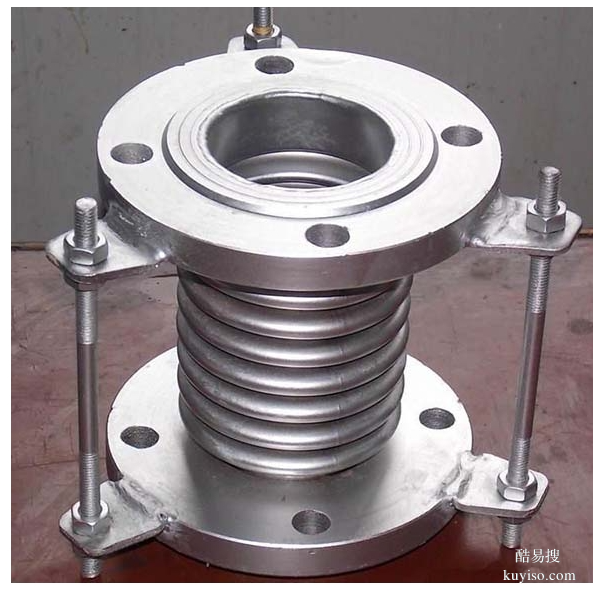

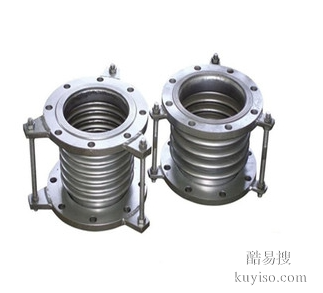

產品介紹：軸向內壓式波紋補償器1、型號：DN32-DN8000，壓力級別0.1Mpa-2.5Mpa2、連接方式：1、法蘭連接 2、接管連接3、軸向補償量：18mm-400mm軸向內壓式波紋補償器4、型號示例如右圖：舉例：0.6TNY500TF 　表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。：使用說明播報編輯內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。作用力的計算：內壓推力：F=100·P·A　 軸向彈力：Fx=Kx·（f·X）橫向彈力：Fy=Ky·Y 　彎 矩：My=Fy·L彎 矩：Mθ=Kθ·θ 　合成彎矩：M=My+Mθ式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mmKy：橫向剛度N/mm Y：橫向?qū)嶋H位移量mmKθ：角向剛度N·m/度　θ ：角向?qū)嶋H位移量度P：工作壓力MPa A：波紋管有效面積cm2(查樣本)L：補償器中點至支座的距離m
